空压机，全名为空气压缩机,是一种利用电动机将气体在压缩腔内进行压缩并使压缩的气体具有一定压力的设备。作为基础工业装备，空压机在冶金、机械制造、矿山、电力、纺织、石化、轻纺等几乎所有的工业行业都有广泛的应用。空压机占大型工业设备(风机、水泵、锅炉、空压机等)耗电量的15%。由于结构原理的原因，大部分空压机自身存在着明显的技术弱点。当输出压力大于一定值时，自动打开泄载阀，使异步电动机空转，严重浪费能源;异步电动机易频繁的启动、停止，影响电机的使用寿命，空压机工频启动电流大，对电网冲击大，电机轴承磨损大，设备维护量大;工作条件恶劣，噪音大;自动化程度低，输出压力的调节是靠人为调节阀的开度来实现的，调节速度慢，波动大，不稳定，精度低。

一、螺杆式空压机工作原理
螺杆式空压机是由一对相互平行啮合的阴阳转子（或称螺杆）在气缸内转动，使转子齿槽之间的空气不断地产生周期性的容积变化，空气则沿着转子轴线由吸入侧输送至输出侧，实现螺杆式空压机的吸气、压缩和排气的全过程。空压机的进气口和出气口分别位于壳体的两端，阴转子的槽和阳转子的齿被主电机驱动而旋转。

二、活塞式空压机工作原理
活塞式空压机是由电动机带动皮带轮通过联轴器直接驱动曲轴，带动连杆与活塞杆，使活塞在压缩机气缸内作往复运动，完成吸入、压缩、排出等过程,将无压或低压气体升压，并输出到储压罐内。其中，活塞组件，活塞与气缸内壁及气缸盖构成容积可变的工作腔，在曲柄连杆带动下，在气缸内作往复运动以实现气缸内气体的压缩。

三、空压机系统节能分析
 在管道供气系统中，最基本的控制对象是流量，供气系统的基本任务就是要满足用户对流量的需求。目前，常见的气体流量控制方式有加、卸载供气控制方式和转速控制方式两种。

1.加、卸载供气控制

加、卸载供气控制方式即为进气阀开关控制方式，即压力达到上限时关阀，压缩机进入轻载运行；压力抵达下限时开阀，压缩机进入满载运行。

由于空压机不能排除在满负荷状态下长时间运行的可能性，所以只能按最大需要来决定电动机的容量，设计余量一般偏大。工频起动设备时的冲击大，电机轴承的磨损大，所以设备维护量大。虽然都是降压启动，但起动时的电流仍然很大，会影响电网的稳定及其它用电设备的运行安全，而且大多数是连续运行，由于一般空气压缩机的拖动电机本身不能调速，因此就不能直接使用压力或流量的变动来实现降速调节输出功率的匹配，电机不允许频繁启动，导致在用气量少的时候电机仍然要空载运行，电能浪费巨大。
经常卸载和加载导致整个气网压力经常变化，不能保持恒定的工作压力延长压缩机的使用寿命。空压机的有些调节方式（如调节阀门或调节卸载等方式）即使在需要流量较小的情况下，由于电机转速不变，电机功率下降幅度比较小。　

2.转速控制

即通过改变空压机的转速来调节流量，而阀门的开度保持不变（一般保持最大开度）。当空压机转速改变时，供气系统的扬程特性随之改变，而管阻特性不变。

在这种控制方式下，通过变频调速技术改变空压机电机的转速，空压机的供气流量可随着用气流量的改变而改变，达到真正的供需平衡，在节能的同时，也可使整个系统达到最佳工作效率。变频器基于交一直一交电源变换原理，可根据控制对象的需要输出频率连续可调的交流电压。电动机转速与电源频率成正比，因此，用变频器输出频率可调的交流电压作为空压机电动机的电源电压，可方便地改变空压机的转速。

四、空压机系统节能原理：

采用变频器控制空压机的转速以达到节能是一种较为科学的控制方法。根据空压机运行特性知：

Q1 / Q2 = n1 / n2    Q———空压机供给管网风量

H1 / H2 =（ n1 / n2）2    H———管网压力

P1 / P2 =（ n1 / n2）3    P———电机消耗功率

n———空压机转速。

1.由上式可知，当电机转速降至额定转速的80%，则空压机供给管网风量降为80%，管网压力降为（80%）

2.电机消耗功率则降为（80%）3，即51.2%，去除电机机械损耗和电机铜、铁损耗等影响，节能效率也接近40%，这就是调速节能的原理所在。

长期实践证明，在供气系统中接入变频节能系统，利用变频技术改变空压机转速来调节管道中的流量，以取代阀门调节方式，能取得明显的节能效果，一般节电率都在30％以上。另外，变频器的软启动功能及平滑调速的特点可实现对流量的平稳调节，同时减少启动冲击并延长机组及管组的使用寿命。

五、空压机变频改造方案：

● 空压机变频改造注意事项

1.空压机是大转动惯量负载，这种启动特点就很容易引起V/F控制方式的变频器在启动时出现跳过流保护的情况，建议选用具有高启动转矩的无速度传感器矢量变频器，保证即能实现恒压供气连续性，又保证设备可靠稳定的运行；

2.空压机不允许长时间在低频下运行，当空压机的转速过低，一方面将使空压机的工作稳定性变差，另一方面也使缸体的润滑变差，会加快磨损。所以工作的下限频率应不低于25Hz；

3.为了有效滤除变频器输出电流中的高次谐波分量，减小因高次谐波引起的电磁干扰，建议选用输出交流电抗器，还可以减小电机运行噪音和温升，提高电动机的稳定性。

● 恒压供气节能原理

如上所述，流量是供气系统的基本控制对象，供气流量需要随时满足用气流量。在供气系统中，储气管中的气压能够充分反映供气能力与用气需求之间的关系：

若供气流量 > 用气流量   →   储气管气压上升

若供气流量  < 用气流量   →   储气管气压下降

若供气流量 = 用气流量   →   储气管气压不变

所以，保持管道中的气压恒定，就可保证该处供气能力恰好满足用气需求，这就是恒压供气系统所要达到的目的。

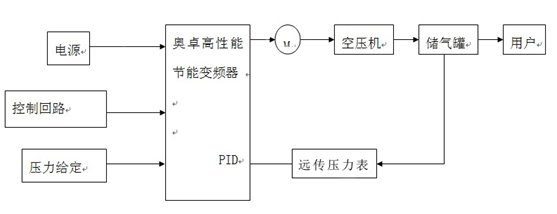

空气压缩机采用变频调速技术进行恒压供气控制时，系统原理框图如图所示。

变频调速系统将管网压力作为控制对象，装在储气管出气口的压力变送器将储气罐的压力转变为电信号送给变频器内部的PID调节器，与压力给定值进行比较，并根据差值的大小按既定的PID控制模式进行运算，产生控制信号去控制变频器的输出电压和逆变频率，调整电动机的转速，从而使实际压力始终维持在给定压力。另外，采用该方案后，空气压缩机电动机从静止到稳定转速可由变频器实现软启动，避免了启动时的大电流和启动给空气压缩机带来的机械冲击。正常情况下，空气压缩机在变频器调速控制方式下工作。

整个控制过程如下：
用气需求↑ —— 管路气压↓—— 压力设定值与返馈值的差值↑ —— PID输出↑ —— 变频器输出频率↑ —— 空压机电机转速↑ —— 供气流量↑—— 管路气压趋于稳定
特别注意，在压力容差范围内，变频器的PID不调节，即保持输出频率不变。

总结：

将变频调速技术引入空气压缩机领域，是近几年来各空压机厂家研究的重要课题。各大牌专业空压机供应商都推出了自己变频空压机产品，并迅速在其高端市场具有很不错的表现。但目前，大量的工频空压机的应用非常普遍，因此，空压机的改造市场非常巨大。衷心希望此空压机变频改造方案能给广大系统集成商、空压机最终用户、电气自动化爱好者以帮助，或者是为其提供一种新的思路。
